Zasobnik CWU Viqtis Y500LS(D) 2C – 500 l, stal nierdzewna SUS304, dwie wężownice

Zasobnik ciepłej wody użytkowej Viqtis Y500LS(D) 2C o pojemności 500 litrów to wydajne rozwiązanie do nowoczesnych instalacji grzewczych. Zbiornik wykonany z wysokiej jakości stali nierdzewnej SUS304, poddawanej po spawaniu procesowi trawienia i pasywacji. Proces ten usuwa zanieczyszczenia powstałe podczas spawania oraz odbudowuje ochronną warstwę chromową, znacząco zwiększając odporność na korozję i trwałość zbiornika.

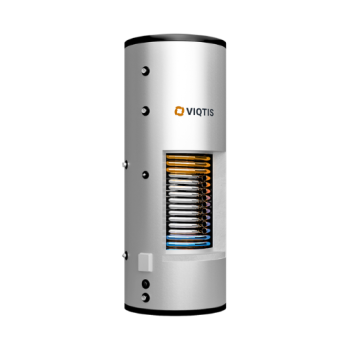

Urządzenie wyposażono w dwie gładkie wężownice ze stali nierdzewnej, zapewniające niski opór przepływu oraz wysoką efektywność wymiany ciepła. Zasobnik idealnie współpracuje z pompami ciepła, kotłami gazowymi, pelletowymi oraz instalacjami solarnymi. Pionowa konstrukcja i grafitowa obudowa umożliwiają estetyczny montaż w pomieszczeniach technicznych.

Ważna informacja – instalacje z uzdatnianiem wody

Zasobniki ze stali nierdzewnej SUS304 nie są przeznaczone do instalacji ze stacjami uzdatniania lub zmiękczania wody. W takich przypadkach zalecamy wybór zasobników Viqtis ze stali Duplex, przystosowanych do pracy z wodą uzdatnianą.

Najważniejsze cechy

• Pojemność: 500 l
• Dwie gładkie wężownice ze stali nierdzewnej
• Stal nierdzewna SUS304 – trawiona i pasywowana
• Niski opór hydrauliczny – do pomp ciepła
• Izolacja termiczna PUR 50 mm
• Klasa efektywności energetycznej: C
• Maksymalna temperatura pracy: 90°C
• Maksymalne ciśnienie robocze: 6 bar
• Konstrukcja pionowa

Specyfikacja techniczna

• Model: Y500LS(D) 2C
• Pojemność nominalna: 500 l
• Materiał zbiornika: stal nierdzewna SUS304
• Grubość ścianki zbiornika: 1,5 mm
• Materiał wężownic: stal nierdzewna SUS304
• Powierzchnia wężownicy dolnej: 4,20 m²
• Powierzchnia wężownicy górnej: 1,81 m²
• Długość wężownicy dolnej: 53 m
• Długość wężownicy górnej: 23 m
• Średnica wężownic: 25 mm
• Grubość ścianki wężownic: 1 mm
• Izolacja: pianka poliuretanowa PUR
• Grubość izolacji: 50 mm
• Klasa energetyczna: C
• Waga: 140 kg

Wymiary

• Wysokość: 1815 mm
• Średnica: 700 mm
• Wysokość całkowita z nóżkami: ok. 1819–1835 mm

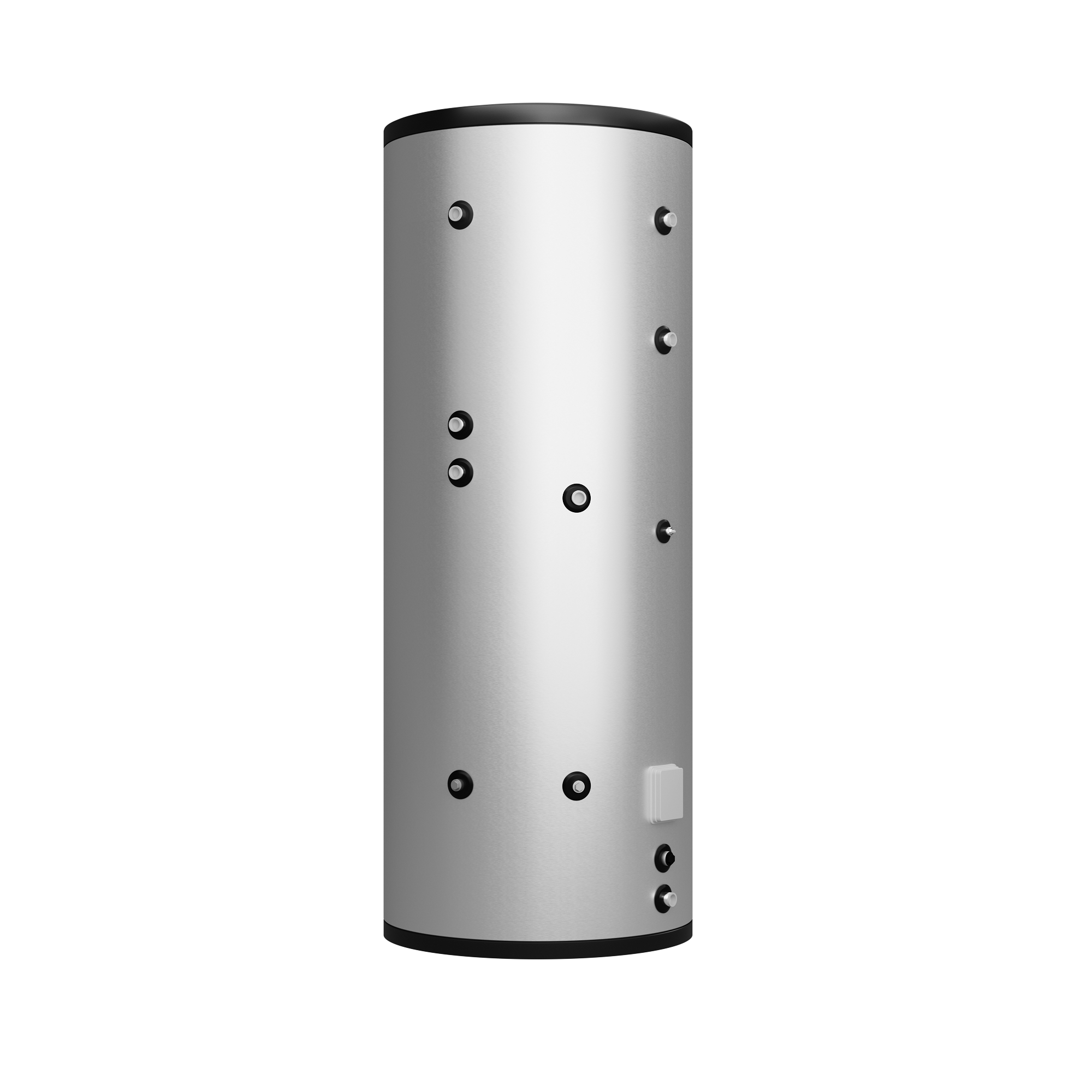

Przyłącza hydrauliczne

1. Wylot ciepłej wody + zabezpieczenie P/T – DN25 (1815 mm)
2. Wylot ciepłej wody – DN25 (1620 mm)
3. Anoda magnezowa – DN25 (1320 mm)
4. Kieszeń czujnika temperatury 2 – DN15 (1320 mm)
5. Wlot cyrkulacji 2 – DN25 (1065 mm)
6. Wlot wężownicy dolnej – DN25 (915 mm)
7. Wlot wężownicy górnej – DN25 (870 mm)
8. Kieszeń czujnika temperatury 1 – DN15 (600 mm)
9. Wlot cyrkulacji 1 – DN25 (515 mm)
10. Wylot wężownicy górnej – DN25 (340 mm)
11. Wylot wężownicy dolnej – DN25 (295 mm)
12. Otwór grzałki elektrycznej – DN40 (230 mm)
13. Spust / wlot zimnej wody – DN25 (85 mm)

Zastosowanie

• Pompy ciepła
• Kotły gazowe i pelletowe
• Instalacje solarne
• Budynki jednorodzinne i wielorodzinne
• Instalacje bez stacji uzdatniania wody

Efektywność i trwałość

Gładkie wężownice o grubości 1 mm oraz izolacja PUR wtłaczana pod wysokim ciśnieniem zapewniają stabilną pracę, niskie straty energii i długą żywotność. Procesy trawienia i pasywacji skutecznie zabezpieczają stal nierdzewną, szczególnie w miejscach spawów, co przekłada się na bezpieczne użytkowanie przez wiele lat.

Podana wysokość zbiornika nie uwzględnia nóżek – należy doliczyć dodatkowo ok. 2–4 cm do całkowitej wysokości produktu.
